Что такое гидроудар и как биметаллические радиаторы с ним справляются

Что такое гидроудар в системе отопления?

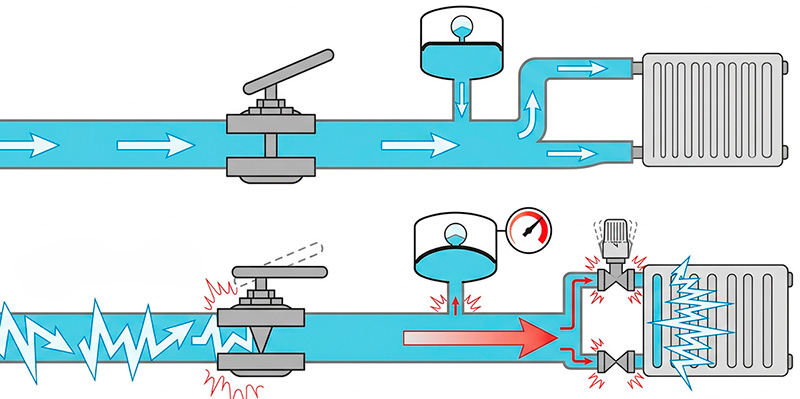

Гидроудар (гидравлический удар) — это резкий, мгновенный скачок давления жидкости в трубопроводе, вызванный быстрым изменением скорости потока.

Представьте: по магистрали с высокой скоростью движется тонна горячей воды. Внезапно на ее пути возникает преграда — например, сантехник в подвале слишком резко закрыл шаровой кран или автоматика котельной дала сбой при запуске циркуляционного насоса. Вода, будучи практически несжимаемой жидкостью, врезается в эту преграду. Кинетическая энергия потока мгновенно переходит в потенциальную энергию давления.

В этот момент стенки труб и радиаторов испытывают колоссальные перегрузки.

Для расчета величины повышения давления при гидроударе используется формула Н. Е. Жуковского:

ΔP=ρ⋅c⋅Δv

Где:

• ΔP — повышение давления (Па);
• ρ— плотность теплоносителя (кг/м³);
• c — скорость распространения ударной волны (для стальных труб около 1000 — 1300 м/с);
• Δv — изменение скорости течения жидкости (м/с).

Даже при небольшом изменении скорости потока, из-за высокой скорости звука в воде (cc), скачок давления ΔP достигает десятков атмосфер. Рабочее давление в типичной 9-этажке составляет 5−7 атмосфер, в 16-этажке — до 10 атмосфер. При гидроударе этот показатель за доли секунды может прыгнуть до 25−30 атмосфер. Большинство обычных батарей на это не рассчитаны.

Интересный факт

Теория гидравлического удара была впервые разработана русским ученым Николаем Жуковским в 1898 году. Его исследования были заказаны московским водопроводом после серии загадочных и масштабных аварий на магистралях. Жуковский не только описал явление математически, но и предложил способы защиты, многие из которых (например, плавное закрытие задвижек) используются до сих пор.

Как устроены секционные биметаллические радиаторы

Слово «биметалл» говорит само за себя (от лат. bis — дважды и metallum — металл). В конструкции таких приборов используются два разных материала, каждый из которых выполняет свою функцию, компенсируя недостатки другого.

1. Внутренний сердечник (коллектор). Изготавливается из высокопрочной легированной стали (реже из меди). Именно по нему циркулирует теплоноситель. Сталь равнодушна к химическому составу воды (ее pH) и способна выдерживать огромное давление.
2. Внешняя оболочка (оребрение). Отливается под давлением из алюминиевого сплава. Алюминий обладает превосходной теплопроводностью (в 4 раза выше, чем у чугуна), что обеспечивает быструю и эффективную отдачу тепла в помещение.

Благодаря такой синергии, биметаллические радиаторы отопления забирают прочность у стали и теплоотдачу у алюминия.

Механизм защиты от гидроудара

Почему именно биметалл выдерживает то, от чего лопаются другие? Секрет кроется в технологии соединения стального сердечника. В качественных радиаторах трубы коллектора свариваются особым образом, образуя единый неразрушимый каркас.

Когда ударная волна (тот самый скачок ΔP) доходит до батареи, удар принимает на себя стальная труба толщиной не менее 22 мм.

• Рабочее давление биметалла: 20−35 бар.
• Испытательное (опрессовочное) давление: до 50 бар.
• Давление на разрыв: свыше 100 бар.

Даже самый мощный гидроудар в теплосети РФ редко превышает 30 бар. Следовательно, биметалл имеет как минимум трехкратный запас прочности.

Алюминий, чугун или биметалл: Сравнительный анализ

Чтобы понять масштаб превосходства, давайте сравним популярные типы батарей по ключевым техническим характеристикам.

Для частного дома (где нет гидроударов) отлично подойдет алюминий. Но для квартиры с центральным отоплением альтернативы биметаллу с точки зрения безопасности просто нет.

Как правильно выбрать и купить биметаллические радиаторы

Если вы решили купить биметаллические радиаторы, важно не нарваться на подделку или так называемый «полубиметалл».

Полубиметаллические радиаторы имеют стальное усиление только в вертикальных каналах, а горизонтальные коллекторы остаются алюминиевыми. В месте контакта алюминия с водой при высоком давлении и перепадах температур все равно сохраняется риск разрыва и электрохимической коррозии.

На что смотреть при покупке (чек-лист эксперта)

1. Вес секции. Настоящий 100% биметалл тяжелый. Вес одной стандартной секции (с межосевым расстоянием 500 мм) не может быть меньше 1.6−1.9 кг. Если секция весит 1.2 кг — внутри мало стали, это опасно.
2. Магнитный тест. Возьмите с собой в магазин обычный магнит. Приложите его к резьбе коллектора (горизонтального отверстия). Если магнитится — это полный биметалл. Если нет — полубиметалл или алюминий.
3. Технический паспорт и ГОСТ. Убедитесь, что в паспорте изделия указано соответствие ГОСТ. Рабочее давление должно быть указано не ниже 20 атм.
4. Ширина и глубина. Качественные секционные биметаллические радиаторы имеют глубину от 80 до 100 мм. Слишком тонкие модели (меньше 70 мм) не дадут заявленной теплоотдачи.

FAQ: Частые вопросы о гидроударах и батареях

1. Может ли биметаллический радиатор лопнуть при гидроударе? В теории — да, если давление превысит 100 атмосфер (разрывное давление качественного сердечника). На практике в сетях ЖКХ такое давление физически невозможно создать насосами. Если радиатор лопнул, на 99% это был дешевый полубиметалл или заводской брак сварного шва.
2. Издает ли биметалл звуки (щелчки) при нагревании? Иногда да. Сталь и алюминий имеют разные коэффициенты теплового расширения. При резком поступлении горячей воды металлы расширяются с разной скоростью, что вызывает легкие потрескивания. В премиальных моделях этот эффект минимизирован за счет эластичных термостойких прокладок между секциями.
3. Можно ли ставить биметалл в частный дом? Можно, но экономически нецелесообразно. В частном доме давление в системе редко превышает 2−3 атмосферы, а теплоноситель вы контролируете сами. Там дешевле и логичнее использовать алюминиевые или стальные панельные радиаторы. Биметалл — это «броня» именно для квартир.
4. Защитит ли редуктор давления от гидроудара? Редуктор давления защищает от стабильно высокого давления в системе. От резкого скачка (гидроудара), который длится доли секунды, он спасает слабо, так как его мембрана просто не успевает среагировать. Только прочность самих труб и радиаторов гарантирует безопасность.

Вывод

Гидроудар — это суровая реальность изношенных и порой непредсказуемых теплосетей. Мгновенный скачок давления способен превратить вашу квартиру в парилку и нанести ущерб на сотни тысяч рублей.

Выбирая биметаллические радиаторы, вы покупаете не просто обогревательный прибор, а долгосрочную страховку для своего имущества. Благодаря стальному сердечнику, выдерживающему давление до 50 бар, и алюминиевому оребрению для максимальной теплоотдачи, они являются лучшим инженерным решением на сегодняшний день.

Не ждите первых заморозков и гула в трубах. Оцените состояние своих старых батарей уже сегодня. Если они служат более 15 лет или имеют следы ржавчины на стыках — это повод обратиться к специалистам и подобрать надежный биметалл до начала отопительного сезона.
